Les retraits des matériaux thermoplastiques couramment utilisés en injection, incluant les familles principales et certaines variantes chargées ou modifiées. Les valeurs sont données en pourcentage (%) et peuvent varier selon les conditions de transformation et les additifs.
Retraits des matériaux thermoplastiques injectés
ABS (Acrylonitrile Butadiène Styrène 0,4 – 0,7 Retrait modéré, bonne stabilité dimensionnelle.
ABS + 20% fibre de verre 0,2 – 0,5 Retrait réduit grâce aux fibres.
PA 6 (Polyamide 6) 0,7 – 2,0 Sensible à l’humidité (retrait post-moulage possible).
PA 6 + 30% fibre de verre 0,3 – 0,8 Retrait réduit, meilleure stabilité.
PA 66 (Polyamide 66) 1,0 – 2,0 Retrait élevé, dépend de l’humidité.
PA 66 + 30% fibre de verre 0,3 – 1,0 Retrait diminué par les fibres.
PC (Polycarbonate) 0,5 – 0,8 Retrait faible, bonne stabilité.
PC + 20% fibre de verre 0,2 – 0,5 Retrait très faible.
PP (Polypropylène) 1,0 – 2,5 Retrait élevé, dépend de la cristallinité.
PP + 20% talc 0,8 – 1,5 Retrait réduit par les charges minérales.
PE-HD (Polyéthylène Haute Densité) 1,5 – 3,0 Retrait élevé, dépend de la cristallinité.
PE-LD (Polyéthylène Basse Densité) 1,5 – 4,0 Retrait très élevé, flexible.
PS (Polystyrène) 0,4 – 0,7 Retrait modéré, fragile.
PS choc (HIPS) 0,4 – 0,7 Similaire au PS standard.
POM (Polyoxyméthylène) 1,5 – 2,5 Retrait élevé, bonne résistance mécanique.
POM + 25% fibre de verre 0,5 – 1,5 Retrait réduit.
PET (Polyéthylène Téréphtalate) 0,5 – 2,0 Retrait dépend de la cristallinité (amorphe vs. cristallin).
PET amorphe 0,2 – 0,6 Retrait plus faible que le PET cristallin.
PBT (Polybutylène Téréphtalate) 1,0 – 2,2 Retrait modéré, bonne résistance chimique.
PBT + 30% fibre de verre 0,3 – 1,0 Retrait réduit.
PMMA (Polyméthacrylate de Méthyle) 0,2 – 0,8 Retrait faible, transparent.
PVC (Polychlorure de Vinyle) 0,2 – 0,6 Retrait faible, dépend des plastifiants.
PVC rigide 0,2 – 0,5 Moins de retrait que le PVC souple.
TPE (Élastomères Thermoplastiques) 0,5 – 2,0 Retrait variable selon la dureté et la formulation.
TPU (Polyuréthane Thermoplastique) 0,8 – 1,5 Retrait dépend de la dureté (plus élevé pour les grades souples).
PPS (Polyphénylène Sulfure) 0,2 – 0,7 Retrait faible, haute résistance thermique.
PPS + 40% fibre de verre 0,1 – 0,3 Retrait très faible.
PEEK (Polyétheréthercétone) 1,0 – 2,0 Retrait modéré, haute performance.
PEEK + 30% fibre de carbone 0,1 – 0,5 Retrait très faible.
LCP (Liquid Crystal Polymer) 0,1 – 0,5 Retrait très faible, anisotropie possible.
PLA (Acide Polylactique) 0,2 – 0,5 Retrait faible, biodégradable.
PLA + charges 0,1 – 0,3 Retrait réduit.
Facteurs influençant le retrait
- Charges (fibres de verre, minéraux, etc.) : réduisent généralement le retrait.
- Cristallinité : les polymères semi-cristallins (PA, PP, POM) ont un retrait plus élevé que les amorphes (PC, PMMA, PS).
- Épaisseur de la pièce : plus l’épaisseur est importante, plus le retrait peut être marqué.

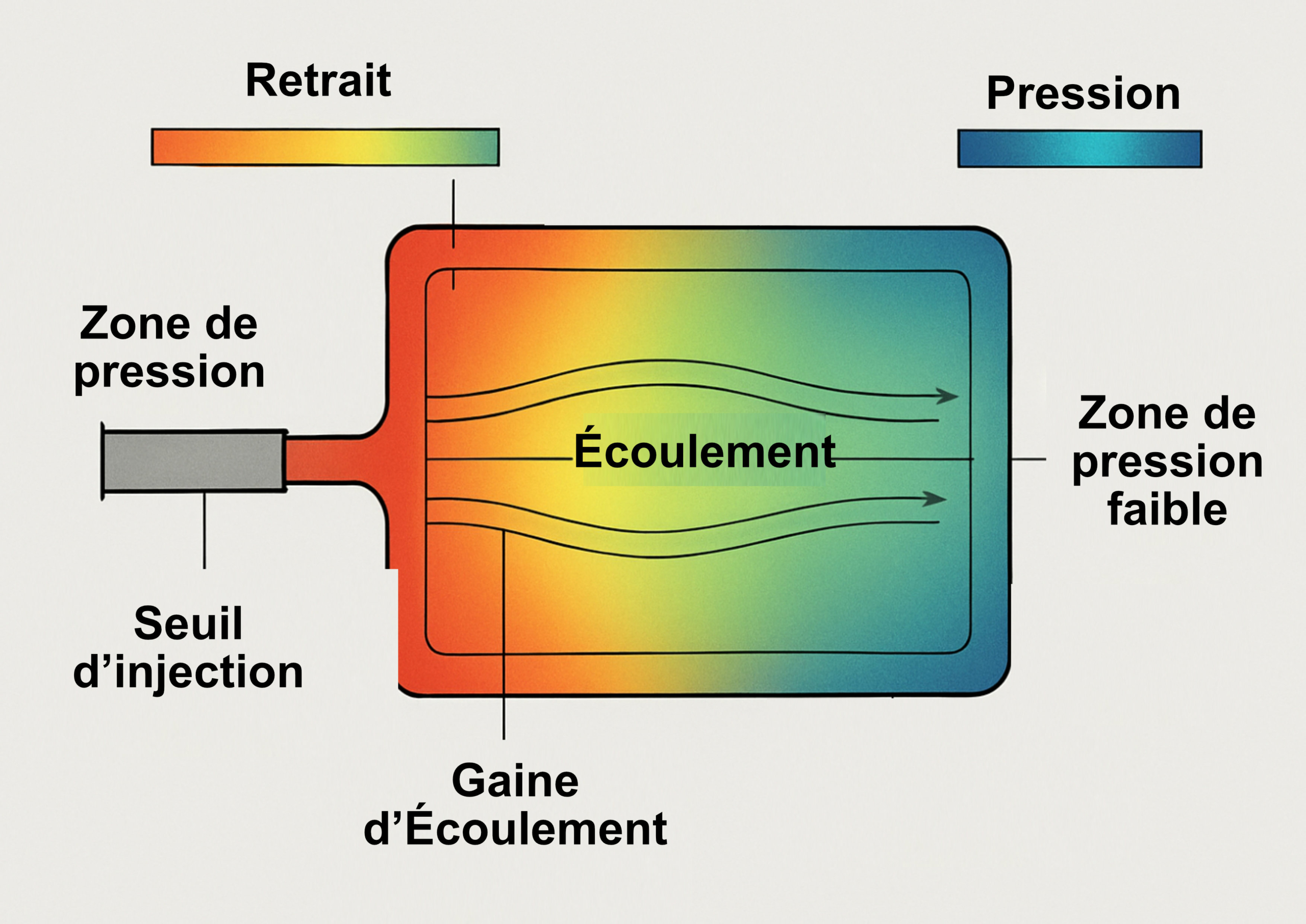

- Conditions de moulage : température du moule, pression de maintien, vitesse d’injection.
- Humidité : les polyamides (PA) sont sensibles à l’absorption d’eau, ce qui peut modifier le retrait après moulage.
