L’interprétation de la courbe PVT (Pression-Volume-Température) en injection des plastiques est essentielle pour comprendre le comportement du matériau pendant le processus de moulage. Voici une explication claire et structurée, adaptée à ton besoin :
1. Qu’est-ce qu’une courbe PVT ?

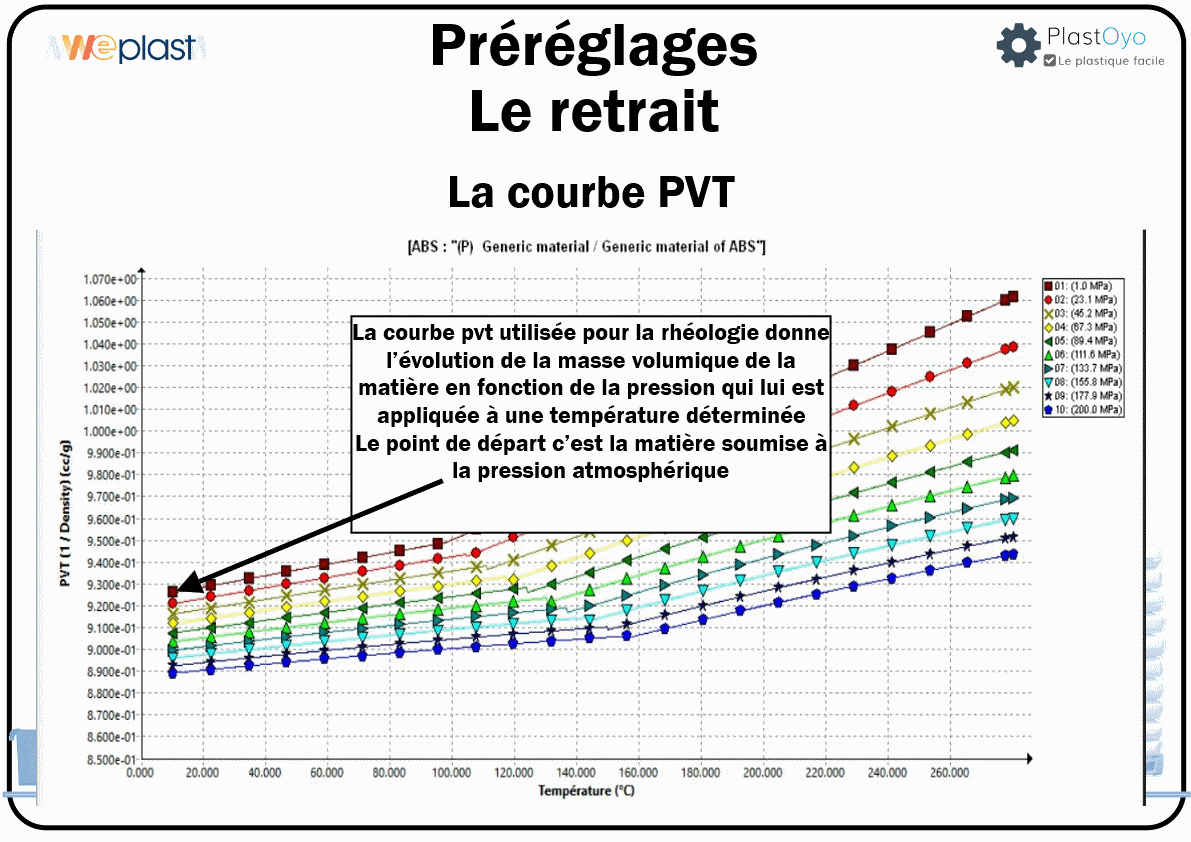

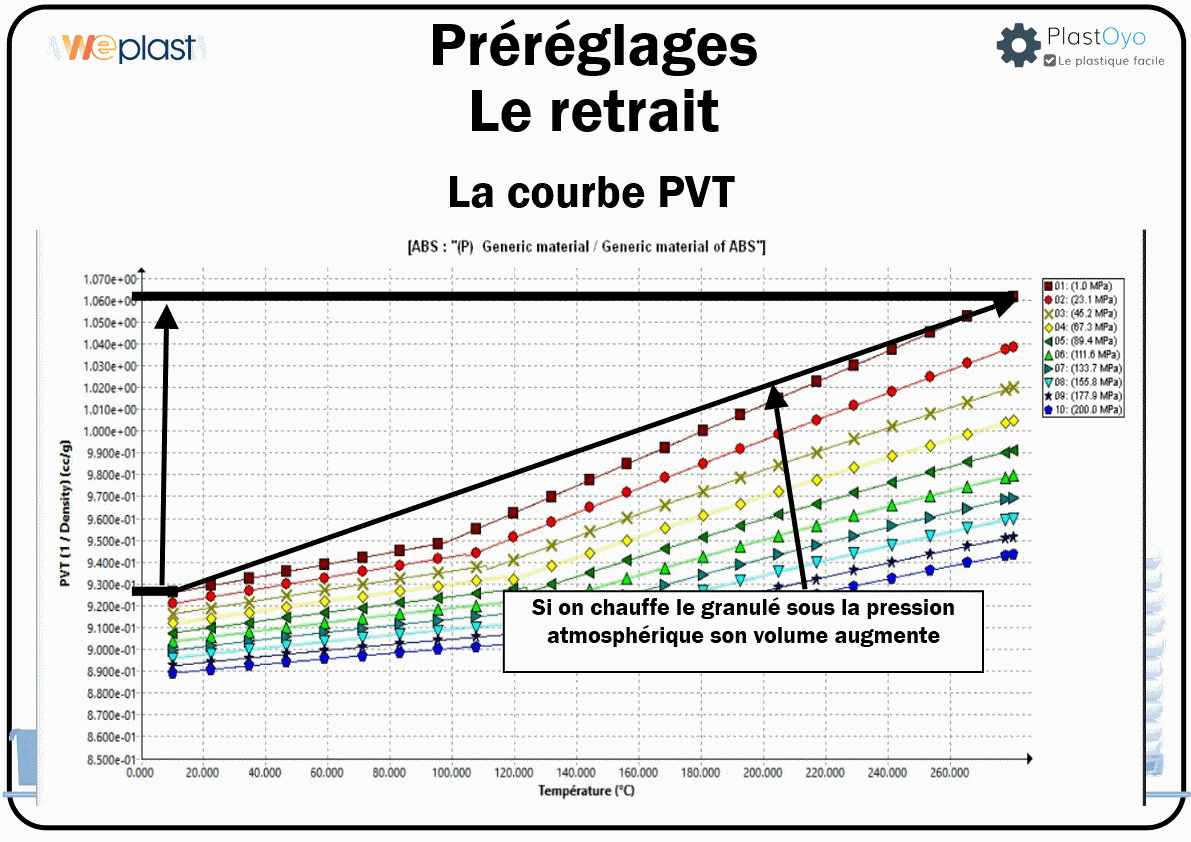

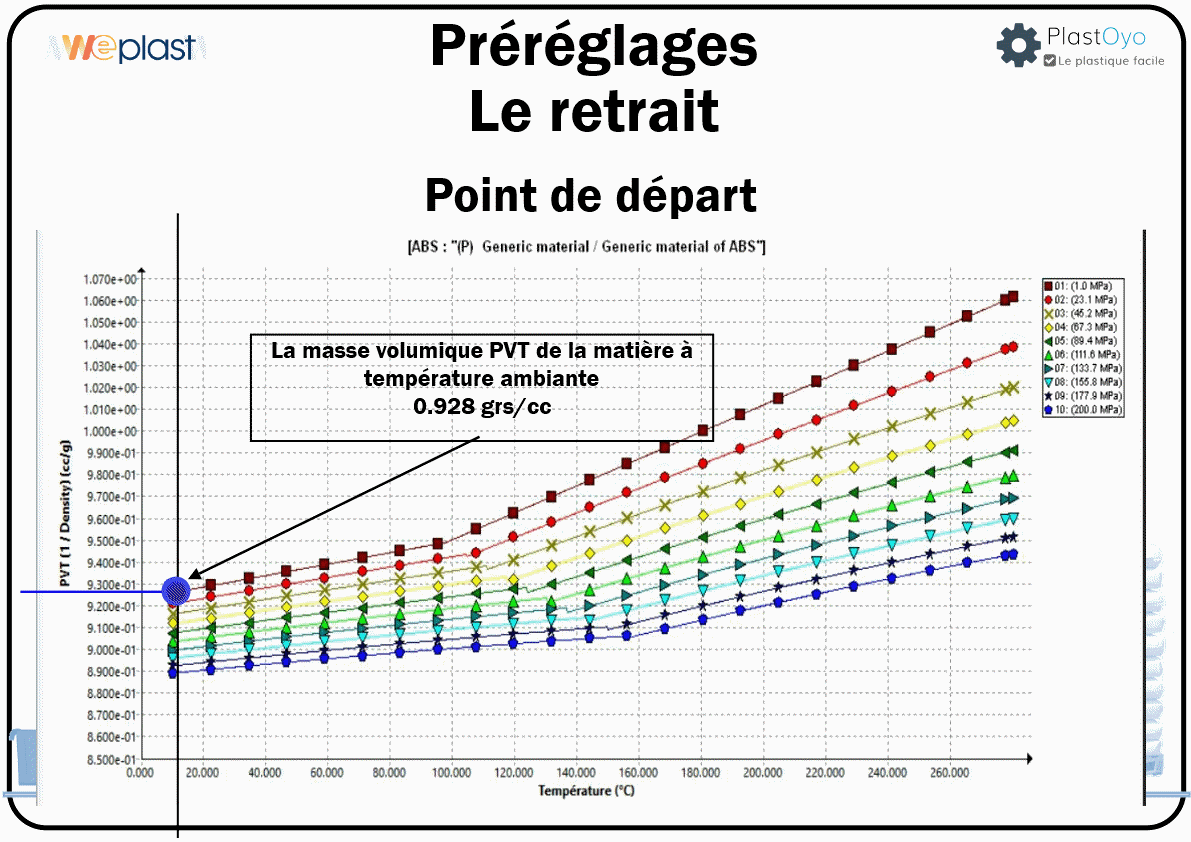

La courbe PVT décrit la relation entre la pression (P), le volume spécifique (V) et la température (T) d’un polymère. Elle permet de visualiser comment le matériau se comporte lors des changements de phase (solide → fondu → solide).

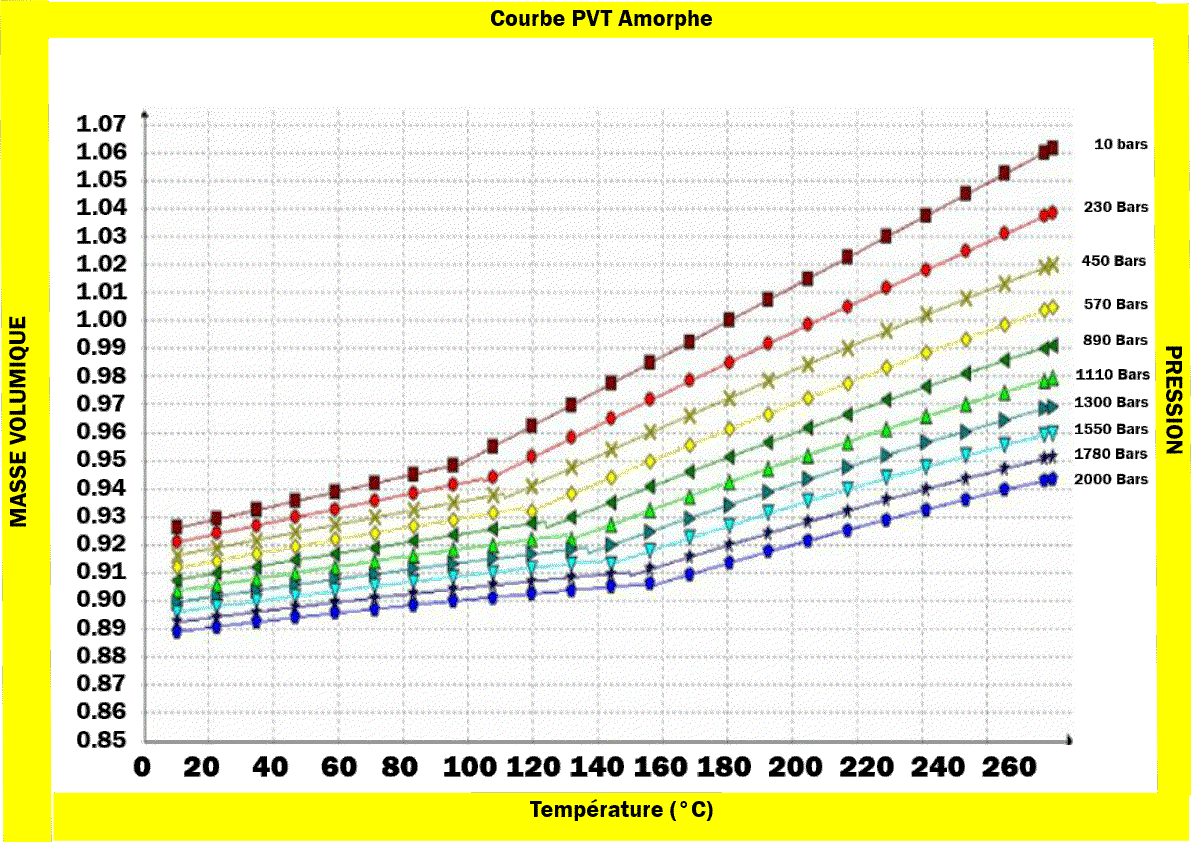

2. Structure de la courbe PVT
Une courbe PVT typique pour un plastique se compose de plusieurs zones :
Zones de la courbe PVT
Zone solide
À basse température et haute pression
Le polymère est rigide, volume spécifique faible.
Zone de transition (température de transition vitreuse, Tg, ou fusion, Tf)
Augmentation brutale du volume spécifique
Passage de l’état solide à l’état fondu (pour les thermoplastiques amorphes ou semi-cristallins).
Zone fondue
À haute température et pression variable
Le polymère est fluide, volume spécifique élevé.
3. Comment interpréter la courbe en injection ?
A. Influence de la température
- À température constante :

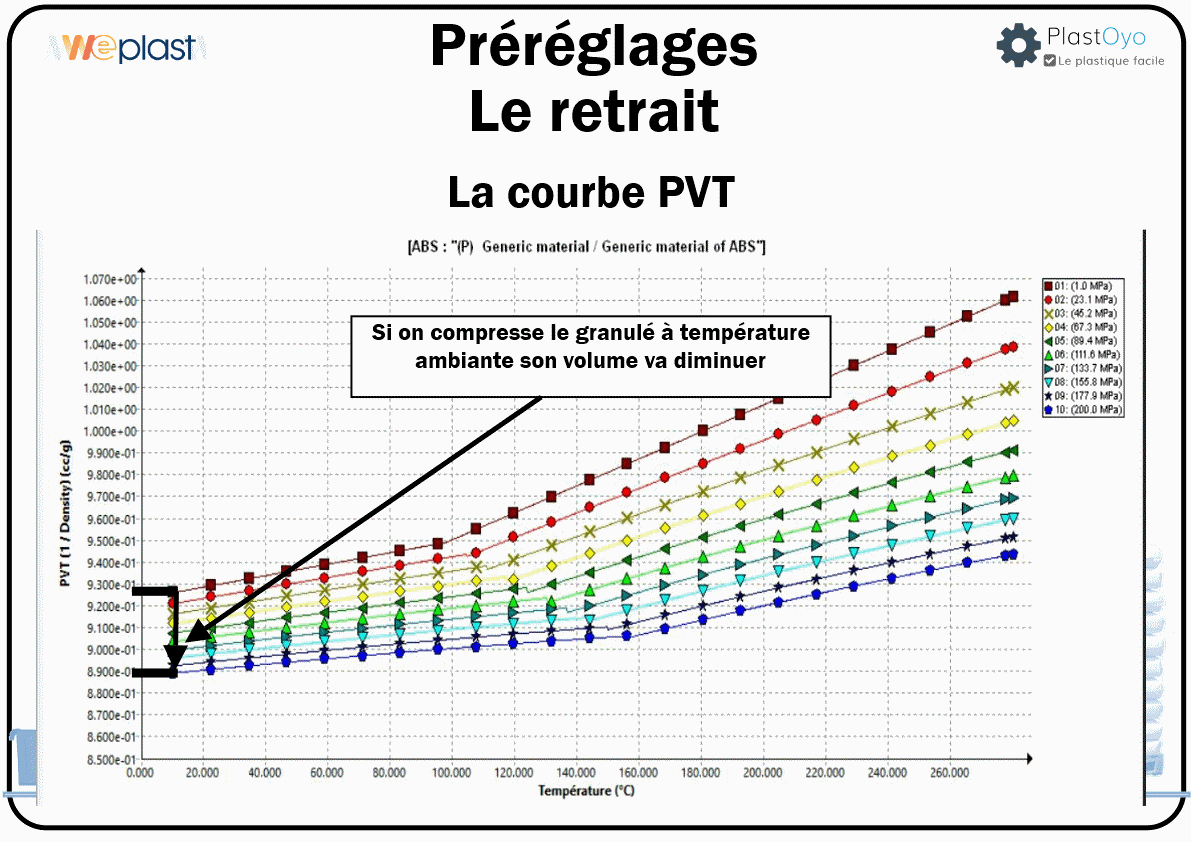

- Une augmentation de la pression réduit le volume spécifique (le matériau se compacte).
- Une diminution de la pression augmente le volume spécifique (expansion).
- À pression constante :

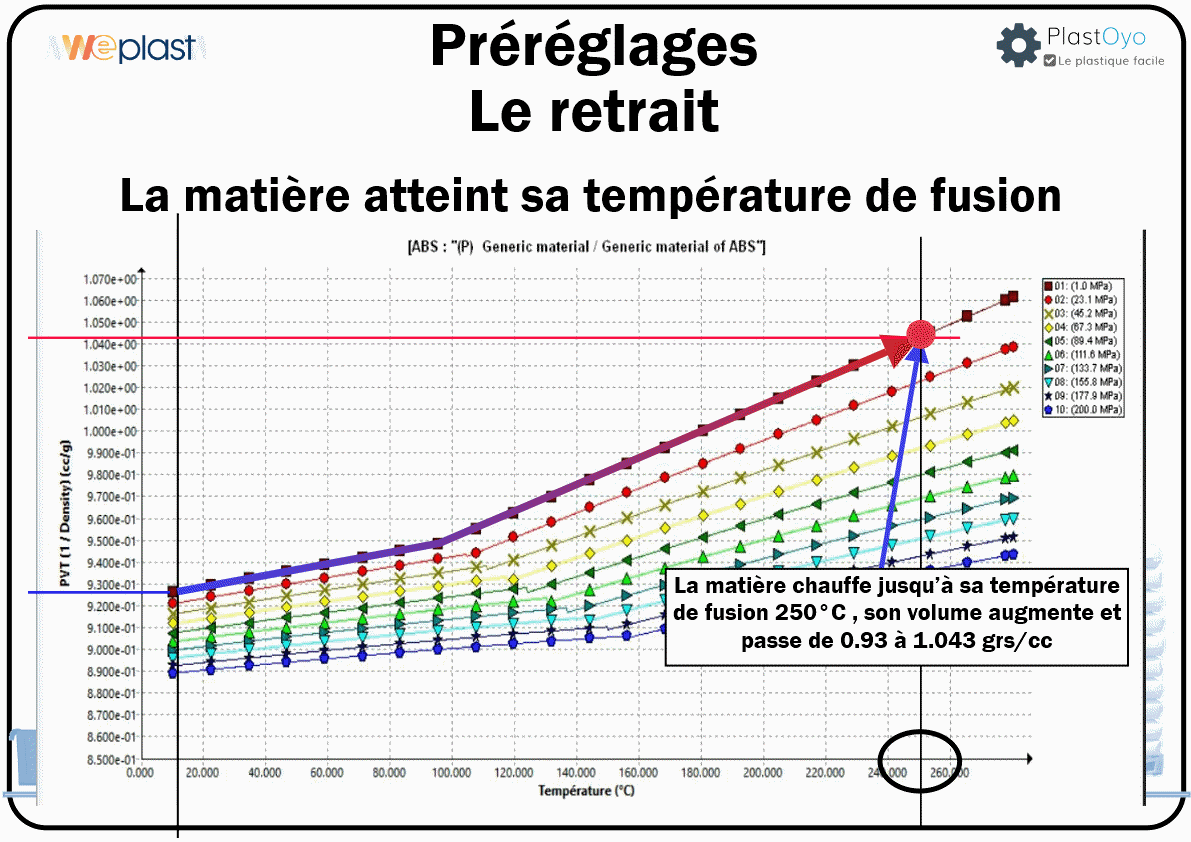

- Une augmentation de la température augmente le volume spécifique (dilatation thermique).
- Une diminution de la température réduit le volume spécifique (retrait).
B. Points clés pour l’injection
- Point de transition (Tg ou Tf) :
- Pour les amorphes : Transition vitreuse (Tg).
- Pour les semi-cristallins : Point de fusion (Tf).
- Important : En injection, il faut maintenir la température au-dessus de Tg/Tf pour éviter la solidification prématurée.

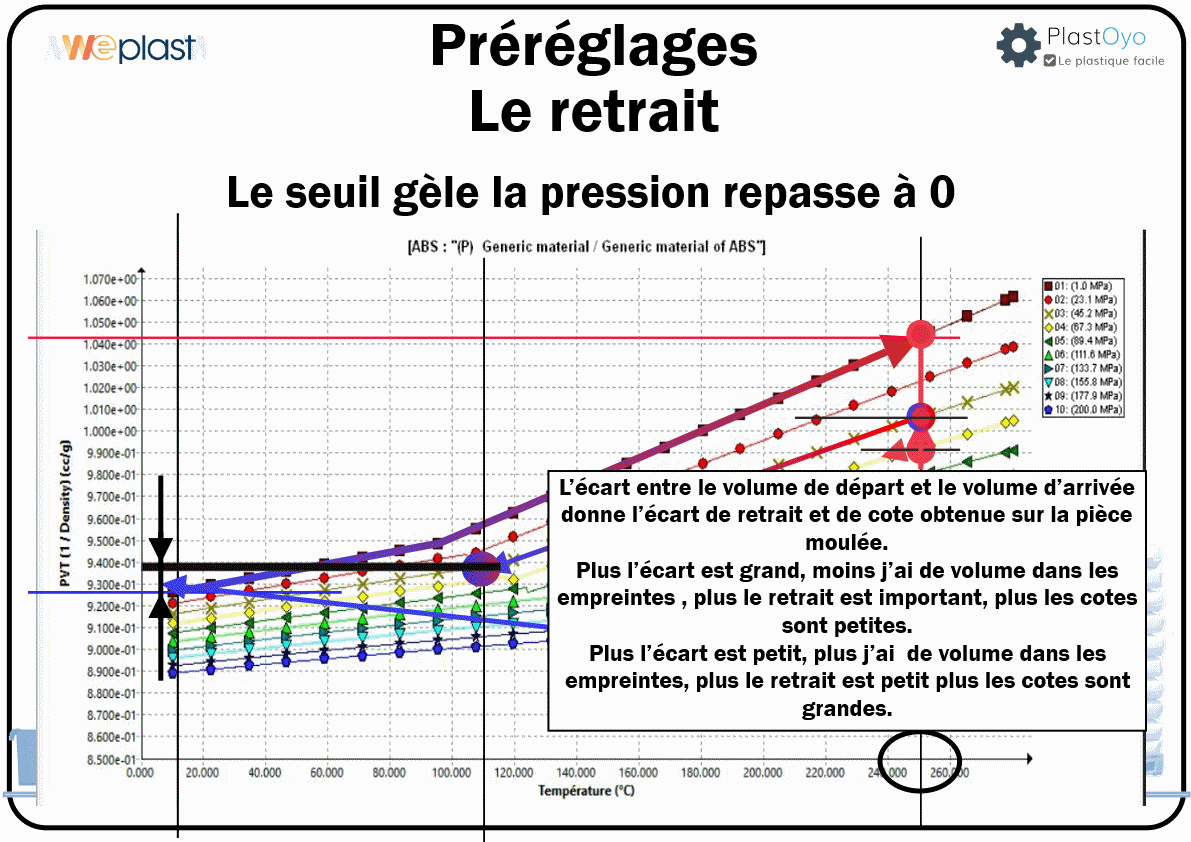

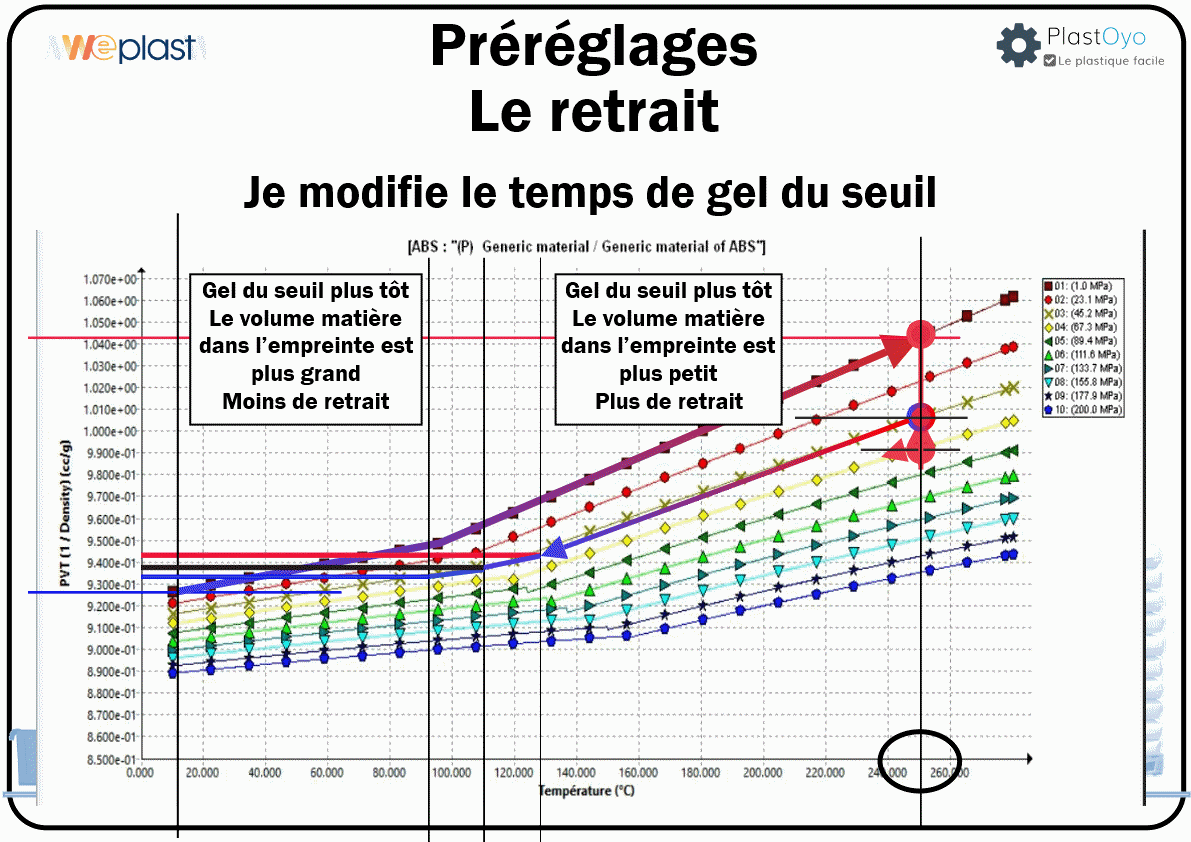

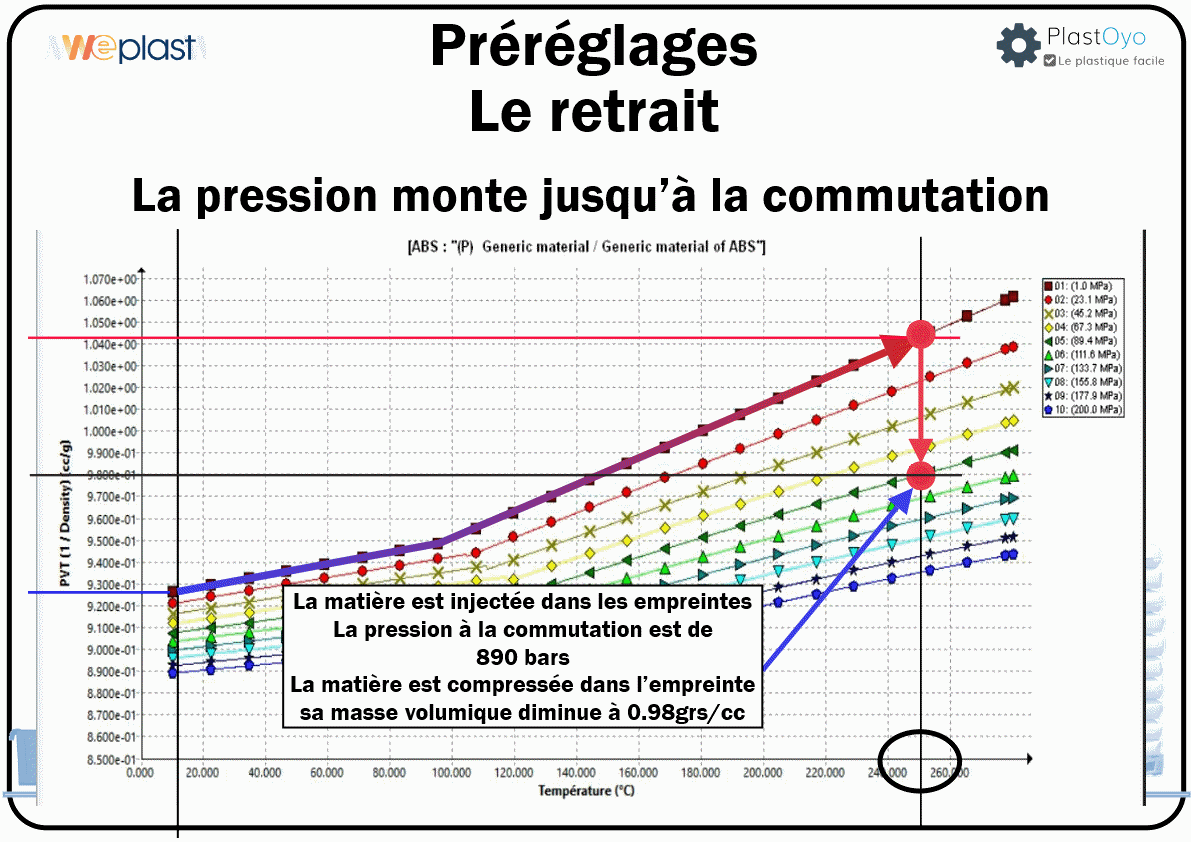

- Retrait du matériau :
- Pendant le refroidissement, le volume diminue (retrait). La courbe PVT permet d’estimer ce retrait et d’ajuster les paramètres de moulage (pression de maintien, temps de refroidissement).

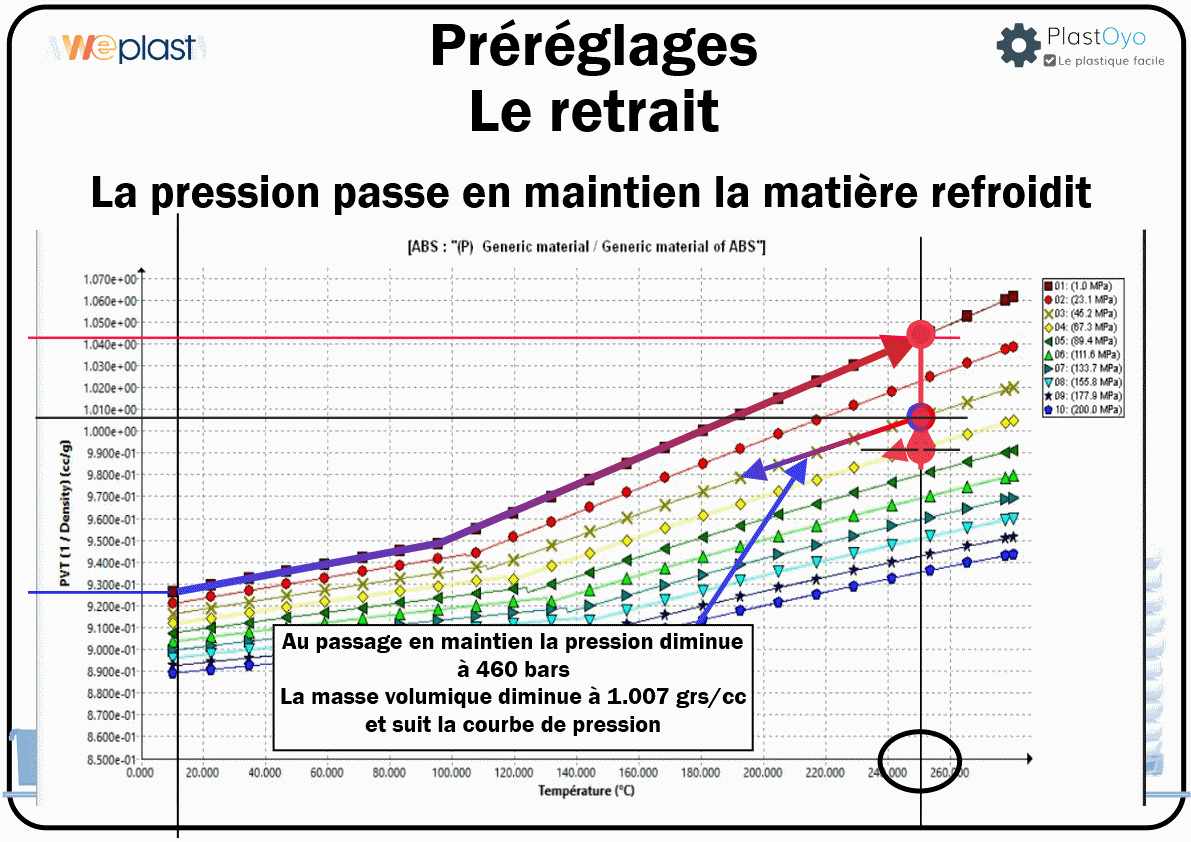

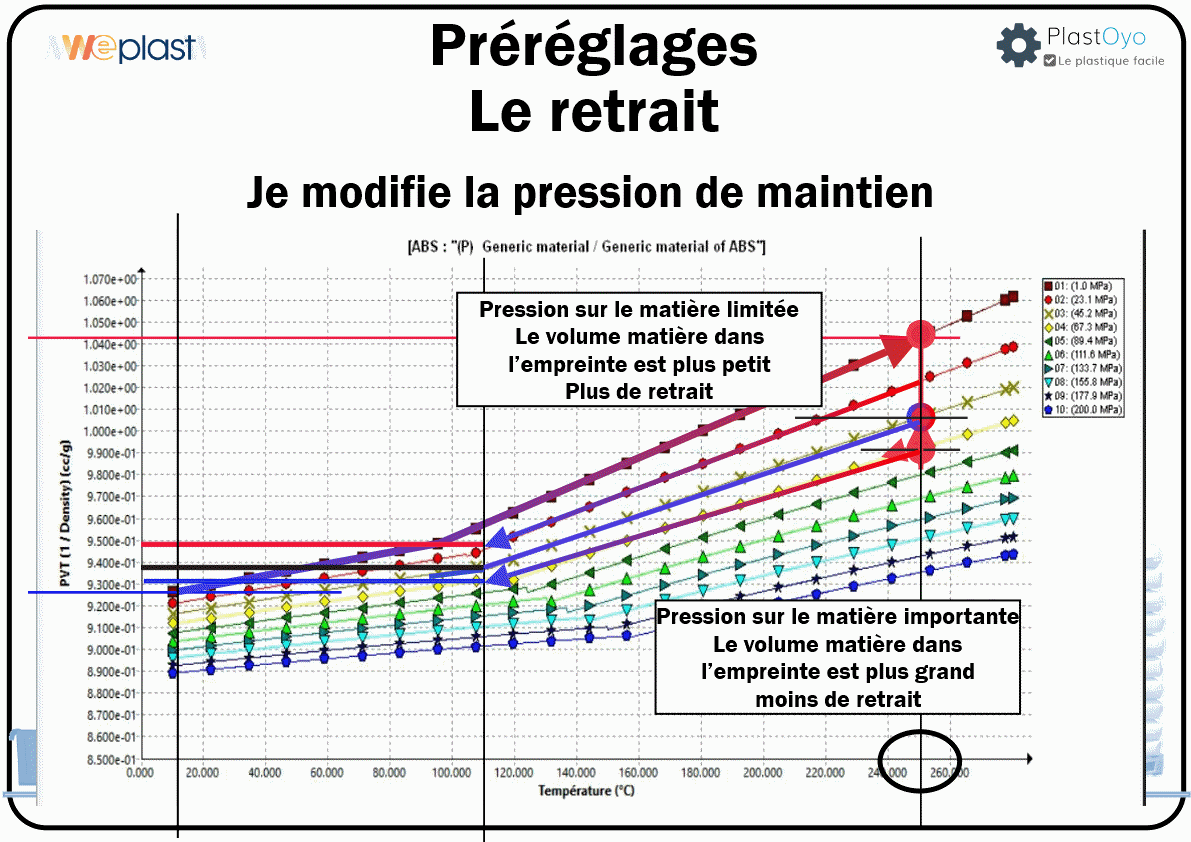

- Pression de maintien :
- Une pression de maintien élevée réduit le retrait mais peut causer des contraintes internes.
- Une pression trop faible peut entraîner des retassures (vides internes).
4. Applications pratiques en injection
- Optimisation des paramètres :
- Température de fondu : Doit être suffisante pour remplir le moule, mais pas excessive pour éviter la dégradation.
- Pression de maintien : Doit compenser le retrait pendant le refroidissement.
- Temps de refroidissement : Déterminé par la courbe PVT pour éviter les déformations.
- Prédiction des défauts :
- Retassures : Liées à un retrait mal compensé.
- Déformations : Dues à un refroidissement non uniforme.
- Contraintes internes : Causées par des gradients de pression/température mal maîtrisés.
