La buse : un élément clé du processus d’injection
1. Rôle et importance de la buse
La buse constitue le point de départ de l’écoulement de remplissage et de la transmission de la pression de maintien. Pourtant, son montage et sa configuration sont souvent sous-estimés, alors qu’ils jouent un rôle déterminant dans la qualité du moulage.
2. La buse : une question de perte de charge
La buse se caractérise avant tout par sa perte de charge :
- Pression d’injection avant la vis : pression mesurée en amont de la buse.
- Pression d’injection après la buse : pression effective dans le moule.
- Écart entre ces deux pressions : c’est la perte de charge, un paramètre critique à maîtriser.
Exemple concret :
Pour mouler une pièce en polypropylène (PP) avec une buse de 2 mm de diamètre et un bout de 1 cm, une pression d’injection de 800 bars est nécessaire. Si l’on passe à une buse de 1 mm de diamètre et un bout de 2,5 cm, il faut augmenter la pression de 700 bars pour obtenir le même remplissage des empreintes. Cet exemple illustre l’impact direct de la configuration de la buse sur les réglages machine.
3. L’importance de la cohérence dans la configuration
Pour chaque nouvelle fabrication, il est essentiel de conserver une configuration de buse identique, c’est-à-dire une perte de charge constante. Cela garantit la reproductibilité des résultats et la stabilité du processus.

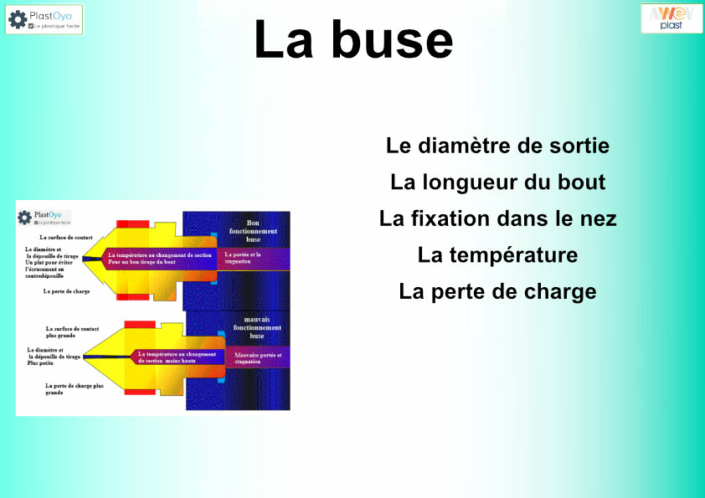

4. Les critères d’un réglage optimal de la buse
Un réglage efficace repose sur plusieurs paramètres :
- Perte de charge connue : maîtriser l’écart de pression pour anticiper les ajustements nécessaires.
- Diamètre de passage : dimension critique pour le débit et la pression.
- Surface de contact avec le moule : influence l’échange thermique et l’étanchéité.
- Longueur du bout de carotte : impacte le tirage et la qualité de la pièce.
- Température et échange thermique : un équilibre à trouver pour éviter les défauts.
- Fonctionnement régulier : assurer une production stable et sans interruption.
5. Les risques à surveiller
- Régularité du tirage du bout : éviter les variations qui perturbent le cycle.
- Propreté et points noirs : un entretien rigoureux pour préserver la qualité des pièces.
- Portée dans le nez : limiter les risques de stagnation, notamment avec des matériaux sensibles comme le Delrin (POM).
Exemple : Lors de la fabrication de pièces de fixation de ski en Delrin, testées après 24h à -20°C, nous ajustions systématiquement la portée de la buse et du nez au noir de fumée. Cette précaution permettait d’éliminer tout risque de stagnation, qui aurait dégradé le matériau et compromis la qualité des pièces en un temps record.
Check-list pour l’opérateur : Détecter et résoudre un défaut d’injection incomplet
1. Problèmes liés au dysfonctionnement de la buse
Lorsque la buse ne fonctionne pas correctement, plusieurs symptômes peuvent apparaître :
- Perte du bout de la carotte : risque d’interruption du cycle et de baisse de productivité.
- Infiltration de la matière : fuite de matière entre la buse et le moule.
- Augmentation de la pression d’injection de départ : signe d’une obstruction ou d’une perte de charge anormale.
- Création de points noirs : décollage de matière calcinée collée, entraînant des défauts visuels et structurels.
2. Points de contrôle à vérifier
Pour identifier la source du problème, inspecter systématiquement :
- Appui de la buse contre le moule : vérifier que le contact est ferme et uniforme.
- Alignement de la buse et du moule : un désalignement peut causer des fuites ou une usure prématurée.
- Portée de la buse contre la cheminée :
- Risque d’infiltration pouvant former une collerette.
- Vérifier l’étanchéité et l’absence de jeu.
- Diamètre de passage de la matière :
- Doit être conforme à la fiche de réglage, légèrement inférieur pour éviter les fuites.
- Vérifier l’absence de déformation ou d’obstruction.
- Risque d’écrasement de la pointe de la buse :
- Peut créer une contre-dépouille et perturber l’écoulement.
- Présence de contre-dépouilles dans le diamètre de passage :
- Obstruent le flux et augmentent la pression nécessaire.
- Obturation du diamètre :
- Vérifier l’absence de corps durs (particules métalliques, matière carbonisée, etc.).
3. Solutions correctives
Pour remédier aux problèmes identifiés, appliquer les actions suivantes :
A. Isolation thermique de la buse
- Incorporer un isolant :
- Placer un morceau de sac matière pré-étuvé (avec aluminium) entre la buse et la cheminée.
- Objectif : limiter l’échange thermique trop rapide entre la buse et le moule, évitant ainsi la solidification prématurée de la matière.
B. Réparation mécanique du diamètre de passage
- Utiliser un alésoir :
- Redonner un coup d’alésoir dans le diamètre pour éliminer toute contre-dépouille.
- Important : casser l’arête de pointe avec un grattoir pour éviter les accumulations de matière.
- un passage d’une point imbibée de suif peut résoudre temporairement la perte du bout
C. Nettoyage et reconditionnement de la buse
- Démonter la buse :
- Nettoyer soigneusement tous les dépôts (matière calcinée, résidus).
- Graisser les filets avec une graisse haute température pour faciliter le remontage et éviter la corrosion.
- Remarque : un nettoyage régulier réduit les arrêts fréquents, améliore la productivité et limite les risques de défauts, surtout avec des matières techniques (point de fusion > 300°C).
4. Bonnes pratiques complémentaires
- Maintenance préventive :
- Intégrer le nettoyage et la vérification de la buse dans le plan de maintenance régulier.
- Formation des opérateurs :
- Sensibiliser aux signes avant-coureurs de dysfonctionnement (augmentation de pression, points noirs, etc.).
- Documentation :
- Consigner les réglages et interventions pour assurer une traçabilité et une reproductibilité des solutions appliquées.
